L’oxydation des circuits imprimés représente l’un des problèmes les plus courants et dommageables en électronique. Qu’il s’agisse d’appareils exposés à l’humidité ou simplement victimes du temps, savoir comment nettoyer l’oxydation d’un circuit imprimé devient une compétence essentielle pour prolonger la vie de vos équipements. Ce phénomène chimique peut compromettre les connexions électriques, provoquer des court-circuits et ultimement rendre vos appareils inutilisables. Dans ce guide complet, nous explorerons les méthodes efficaces et sécurisées pour éliminer l’oxydation, restaurer la fonctionnalité de vos circuits et prévenir les dommages futurs.
Comprendre l’oxydation sur un circuit imprimé
Avant de se lancer dans le nettoyage, il est crucial de comprendre ce qu’est exactement l’oxydation et comment elle affecte vos circuits. L’oxydation est une réaction chimique qui se produit lorsque les métaux entrent en contact avec l’oxygène, particulièrement en présence d’humidité. Sur les circuits imprimés, ce phénomène se manifeste généralement par des dépôts verdâtres, blanchâtres ou rougeâtres sur les parties métalliques.
Qu’est-ce que l’oxydation et comment elle affecte les PCB
L’oxydation sur un circuit imprimé survient principalement sur les traces de cuivre, les points de soudure et les connecteurs. Elle transforme le métal conducteur en composés métalliques non conducteurs, créant une résistance électrique accrue ou même des ruptures complètes de connexion. Plus spécifiquement, le cuivre s’oxyde en formant du carbonate de cuivre (vert) ou de l’oxyde de cuivre (noir/marron), tandis que les soudures à base d’étain peuvent former des “moustaches d’étain” qui provoquent des court-circuits.
“L’oxydation est l’ennemi silencieux des circuits électroniques. Une intervention rapide et appropriée peut faire la différence entre une simple réparation et un remplacement coûteux du composant entier.” – François Durand, ingénieur en électronique chez TechnoRepair
Les risques pour la performance et la durabilité du circuit
Un circuit oxydé présente de nombreux risques fonctionnels. Dans les cas légers, vous pourriez observer des comportements erratiques de l’appareil ou des défaillances intermittentes. Dans les cas sévères, l’oxydation peut complètement interrompre la conductivité électrique, rendant le circuit inopérant. La corrosion progressive peut également fragiliser structurellement les pistes du circuit, les rendant susceptibles de se briser lors de manipulations même délicates.
Les composants sensibles comme les microprocesseurs ou les circuits intégrés peuvent subir des dommages irréversibles lorsque l’oxydation atteint leurs broches de connexion. Sans intervention, ce processus s’accélère généralement avec le temps, particulièrement dans des environnements humides ou exposés à des contaminants atmosphériques comme les vapeurs salines ou industrielles.
Méthodes efficaces pour nettoyer l’oxydation sur un circuit imprimé
Aborder le nettoyage d’un circuit imprimé oxydé nécessite des produits appropriés, des outils adaptés et une méthodologie précise. Suivre les bonnes pratiques vous permettra d’éliminer l’oxydation sans endommager les composants délicats du circuit.
Produits recommandés (alcool isopropylique, nettoyants spécialisés)
L’alcool isopropylique (IPA) constitue le produit de référence pour nettoyer l’oxydation des circuits imprimés. Idéalement à une concentration de 90-99%, il dissout efficacement les dépôts sans laisser de résidus conducteurs. Pour les cas plus tenaces, les nettoyants spécialisés pour circuits électroniques comme les solutions Tri-V offrent une efficacité supérieure tout en respectant les composants sensibles.
- Alcool isopropylique (90-99%) – Solution polyvalente et économique
- Nettoyants de contact électronique – Formulations spécifiques pour PCB
- Vinaigre blanc dilué (pour oxydation légère) – Alternative domestique
- Nettoyants à base d’acide citrique – Pour oxydation modérée
- Solutions désoxydantes commerciales – Pour cas sévères
Pour les oxydations particulièrement résistantes, un mélange de bicarbonate de soude et d’eau distillée peut former une pâte efficace contre la corrosion acide. Cette solution neutralise l’acidité tout en offrant une légère action abrasive qui n’endommage pas les composants électroniques lorsqu’elle est utilisée avec précaution.
Outils nécessaires (brosses douces, outils antistatiques, nettoyeurs ultrasons)
Les outils appropriés sont essentiels pour nettoyer efficacement l’oxydation d’un circuit imprimé sans causer de dommages supplémentaires. Les brosses antistatiques comme la SUNSHINE SS-022B avec ses poils en nylon et acier inoxydable permettent d’accéder aux zones difficiles tout en prévenant les décharges électrostatiques dangereuses pour les composants sensibles.
- Brosses antistatiques à poils doux (nylon ou fibres naturelles)
- Cotons-tiges antistatiques pour zones précises
- Pincettes en plastique ou bambou pour manipulation
- Chiffons microfibre non pelucheux
- Nettoyeurs à ultrasons pour oxydation profonde
Les nettoyeurs à ultrasons représentent une solution avancée particulièrement adaptée aux circuits fortement oxydés. Ces appareils utilisent des vibrations ultrasoniques pour créer des micro-bulles dans une solution de nettoyage, permettant d’atteindre et de déloger l’oxydation dans les zones les plus inaccessibles, tout en évitant le frottement mécanique.

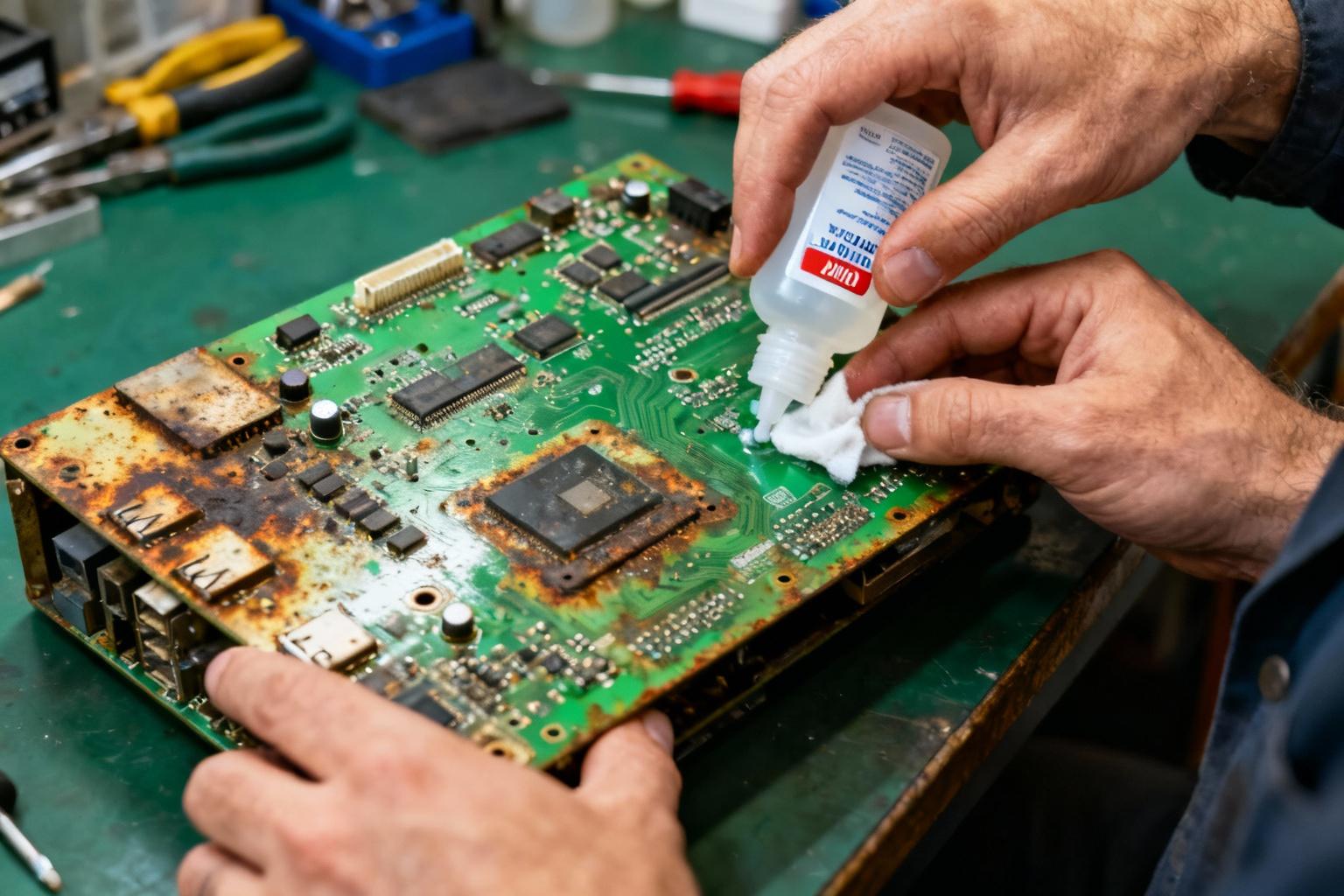

Étapes pas à pas pour un nettoyage sécurisé et efficace
Nettoyer l’oxydation d’un circuit imprimé exige une approche méthodique. Commencez toujours par déconnecter complètement l’alimentation et retirer les batteries ou sources d’énergie. Idéalement, documentez l’état initial avec des photos pour référence et prenez note de toute connexion que vous pourriez devoir débrancher.
- Inspection initiale: identifiez précisément les zones oxydées sous un bon éclairage
- Nettoyage à sec: utilisez de l’air comprimé filtré (pression modérée) pour éliminer particules et poussières
- Application du solvant: imbibez légèrement un coton-tige d’alcool isopropylique
- Nettoyage délicat: frottez doucement les zones oxydées en mouvements circulaires
- Brossage précis: utilisez une brosse antistatique pour les zones difficiles d’accès
- Séchage: laissez l’alcool s’évaporer naturellement ou accélérez avec de l’air comprimé filtré
- Vérification: examinez sous différents angles pour confirmer l’élimination complète de l’oxydation
“La patience est votre meilleure alliée lors du nettoyage de circuits oxydés. Mieux vaut plusieurs passages légers qu’un frottement agressif qui risque d’endommager les pistes de cuivre fragiles.” – Émilie Laurent, technicienne en microélectronique
Pour les cas d’oxydation persistante, l’immersion contrôlée dans un bain à ultrasons contenant une solution de nettoyage spécialisée peut s’avérer nécessaire. Cette méthode est particulièrement efficace pour les circuits anciens ou fortement contaminés, mais nécessite des précautions supplémentaires concernant les composants sensibles comme les condensateurs électrolytiques.
Précautions et erreurs à éviter lors du nettoyage
Le nettoyage de l’oxydation sur circuit imprimé comporte certains risques qu’il convient d’anticiper. Prendre les précautions appropriées vous évitera de transformer une simple opération de maintenance en désastre coûteux.
Protection contre l’électricité statique
L’électricité statique représente un danger invisible mais dévastateur pour les composants électroniques. Avant de manipuler un circuit imprimé, assurez-vous de vous décharger en touchant un objet métallique relié à la terre ou en utilisant un bracelet antistatique correctement connecté. Travaillez sur une surface antistatique ou, à défaut, sur un tapis en caoutchouc non conducteur.
Évitez de porter des vêtements en matières synthétiques qui génèrent facilement de l’électricité statique. Pour une protection optimale, utilisez exclusivement des outils antistatiques certifiés et manipulez le circuit principalement par ses bords. Une simple décharge statique, imperceptible pour vous, peut endommager définitivement des composants sensibles comme les circuits CMOS.
Erreurs courantes qui endommagent le PCB
Lors du nettoyage d’oxydation sur circuit imprimé, plusieurs erreurs fréquentes peuvent compromettre l’intégrité du circuit. L’utilisation de brosses métalliques standard ou d’outils abrasifs peut rayer les pistes de cuivre délicates ou arracher des composants. De même, l’application excessive de liquides peut provoquer des infiltrations sous les composants ou dans les couches internes des circuits multicouches.
- Utiliser des produits ménagers inappropriés (javel, ammoniaque)
- Frotter trop vigoureusement les zones oxydées
- Négliger de sécher complètement avant remise sous tension
- Utiliser des concentrations trop élevées de produits corrosifs
- Manipuler les composants sensibles sans protection antistatique
Séchage et stockage post-nettoyage
Après avoir nettoyé l’oxydation d’un circuit imprimé, le séchage complet est impératif avant toute remise sous tension. L’humidité résiduelle peut provoquer des court-circuits ou réamorcer le processus d’oxydation. Laissez sécher naturellement pendant au moins 24 heures dans un environnement sec, ou utilisez un séchage accéléré avec de l’air comprimé filtré (sans huile) à basse pression.
Pour le stockage à long terme, placez les circuits nettoyés dans des conteneurs hermétiques avec des sachets de gel de silice pour absorber l’humidité. Évitez les fluctuations de température qui favorisent la condensation. Pour une protection optimale, envisagez d’appliquer un vernis de protection spécifique pour circuits imprimés qui créera une barrière étanche contre l’humidité et les contaminants atmosphériques.
Techniques avancées en cas d’oxydation sévère
Lorsque l’oxydation a profondément attaqué votre circuit, des techniques plus sophistiquées deviennent nécessaires. Ces approches demandent davantage d’expertise et parfois des équipements spécialisés, mais peuvent sauver des circuits apparemment irrécupérables.
Nettoyage par ultrasons : fonctionnement et précautions
Le nettoyage d’un circuit imprimé fortement oxydé peut nécessiter l’utilisation d’un nettoyeur à ultrasons. Cette technologie génère des ondes sonores à haute fréquence (généralement 20-400 kHz) qui créent des millions de micro-bulles dans le liquide de nettoyage. L’implosion de ces bulles produit un effet de cavitation qui décolle efficacement l’oxydation même dans les zones inaccessibles manuellement.
Pour utiliser cette méthode, choisissez un liquide de nettoyage compatible avec les composants électroniques (solutions spéciales ou IPA dilué). Retirez au préalable les composants sensibles aux vibrations comme les cristaux, oscillateurs ou certains condensateurs. Limitez le temps d’exposition aux ultrasons à 2-3 minutes pour éviter d’endommager les soudures délicates ou les composants à film mince.
Utilisation de produits anticorrosion (VpCI, traitements chimiques)
Pour les cas d’oxydation extrême, des inhibiteurs de corrosion en phase vapeur (VpCI) ou des solutions chimiques spécialisées peuvent être nécessaires. Ces produits agissent en formant des liaisons moléculaires avec les surfaces métalliques, neutralisant l’oxydation existante et créant une barrière protectrice contre la corrosion future.
“Les inhibiteurs de corrosion modernes comme les VpCI représentent une avancée majeure dans la protection des circuits électroniques. Contrairement aux méthodes traditionnelles, ils peuvent atteindre des zones inaccessibles et offrir une protection durable.” – Dr. Michel Fournier, chimiste spécialisé en protection anticorrosion
Pour les pistes de cuivre sévèrement corrodées, des solutions commerciales comme le Tarn-X (à utiliser avec une extrême précaution) ou des gels désoxydants spécifiques pour électronique peuvent restaurer la conductivité. Après application, un rinçage minutieux à l’alcool isopropylique est essentiel pour éliminer tout résidu chimique potentiellement conducteur ou corrosif.
Prévention de l’oxydation et entretien régulier
La meilleure stratégie contre l’oxydation reste la prévention. Mettre en place des mesures préventives et un programme d’entretien régulier prolongera significativement la durée de vie de vos circuits électroniques.
Conseils pour éviter la formation d’oxydation
Prévenir l’oxydation est plus simple et moins risqué que de nettoyer l’oxydation sur un circuit imprimé déjà endommagé. Contrôlez l’environnement où vos appareils électroniques fonctionnent ou sont stockés. Maintenez un taux d’humidité relative inférieur à 60% et évitez les fluctuations de température qui favorisent la condensation.
- Utiliser des déshumidificateurs dans les pièces humides
- Appliquer un vernis acrylique de protection sur les circuits exposés
- Éviter d’installer des équipements électroniques près de sources d’humidité
- Utiliser des boîtiers étanches pour les applications extérieures
- Incorporer des sachets de gel de silice dans les boîtiers d’équipements rarement utilisés
Pour les environnements particulièrement agressifs (côtiers, industriels), envisagez l’application d’un revêtement conforme de qualité industrielle. Ces revêtements polyuréthane ou acrylique créent une barrière imperméable qui protège efficacement contre l’humidité, les contaminants et même les chocs mécaniques légers.
Entretien périodique des circuits imprimés
Un programme d’entretien régulier permet de détecter et traiter l’oxydation avant qu’elle ne devienne problématique. Inspectez visuellement vos circuits tous les 3-6 mois en environnement normal, et plus fréquemment dans des conditions humides ou corrosives. Utilisez une loupe ou un microscope USB pour examiner minutieusement les connexions et zones sensibles.
Un nettoyage préventif léger avec un simple dépoussiérage à l’air comprimé filtré et un essuyage délicat à l’alcool isopropylique peut éliminer les contaminants avant qu’ils ne provoquent de l’oxydation. Pour les équipements critiques, envisagez l’utilisation d’appareils de mesure d’impédance qui peuvent détecter les changements de résistance électrique avant que des symptômes visibles n’apparaissent.
Maintenir vos circuits imprimés en bon état prolonge leur durée de vie et assure un fonctionnement optimal de vos équipements électroniques. En combinant prévention intelligente, inspection régulière et nettoyage adapté, vous réduirez considérablement les risques liés à l’oxydation et éviterez des réparations coûteuses ou des remplacements prématurés. Le nettoyage d’autres composants électroniques comme les électrolyseurs suit des principes similaires et peut également bénéficier de ces techniques préventives.
FAQ sur le nettoyage de l’oxydation des circuits imprimés
Peut-on utiliser du vinaigre pour nettoyer l’oxydation d’un circuit imprimé ?
Le vinaigre blanc dilué (mélangé à parts égales avec de l’eau distillée) peut effectivement être utilisé pour nettoyer une légère oxydation sur circuit imprimé. Son acidité aide à dissoudre les dépôts d’oxyde. Cependant, il faut l’appliquer avec une extrême précaution, uniquement sur la zone oxydée, à l’aide d’un coton-tige, puis rincer immédiatement et soigneusement à l’eau distillée avant un séchage complet. Cette méthode comporte des risques et n’est pas recommandée pour les circuits sensibles ou à composants SMD. Le même principe de précaution s’applique au nettoyage délicat d’autres composants techniques.
Comment savoir si l’oxydation a irrémédiablement endommagé un circuit ?
Un circuit présente probablement des dommages irréversibles si : les pistes de cuivre sont complètement rongées ou interrompues ; l’oxydation a pénétré sous les composants SMD créant un soulèvement visible ; les points de soudure sont fortement corrodés et friables ; ou si les connecteurs présentent une corrosion profonde avec déformation. Dans ces cas, même après nettoyage de l’oxydation du circuit imprimé, des réparations supplémentaires (ponts conducteurs, resoudage) seront nécessaires, et dans les cas extrêmes, le remplacement du circuit peut être la seule option viable.
Est-il nécessaire d’appliquer un produit protecteur après le nettoyage ?
Oui, l’application d’un produit protecteur après avoir nettoyé l’oxydation d’un circuit imprimé est fortement recommandée, particulièrement si le circuit sera exposé à l’humidité ou à des environnements corrosifs. Les vernis acryliques spéciaux pour électronique ou les sprays de protection PCB créent une barrière imperméable qui prévient l’oxydation future sans affecter les propriétés électriques du circuit. Pour les applications critiques ou environnements sévères, des revêtements conformes professionnels offrent une protection supérieure. La protection après nettoyage est aussi importante pour d’autres composants électroniques comme les buses d’imprimante.
Quelle est la méthode la plus sûre pour les débutants ?
Pour les débutants souhaitant nettoyer l’oxydation d’un circuit imprimé sans risque, la méthode la plus sûre consiste à utiliser de l’alcool isopropylique à 70-91% avec un coton-tige ou une brosse à poils doux antistatique. Travaillez méthodiquement sur de petites zones, en frottant délicatement et en laissant sécher complètement. Évitez les mouvements brusques et l’excès de liquide. Cette approche minimaliste réduit les risques d’endommager les composants sensibles tout en étant suffisamment efficace pour traiter une oxydation légère à modérée. En cas de doute, commencez par pratiquer sur un circuit non critique ou obsolète.
